准备工作
工具准备
- Raspberry Pi 系列开发板
- 电烙铁
- 加热台
- 焊锡丝、锡膏、助焊剂
- 尖头镊子
器件采购
我们根据器件类型进行了分类，并为每种所需器件提供了链接和规格，请根据规格参数进行采购。
如果您找到了更经济的替代品，请随时使用，并向我们提供反馈。
这里有一份BOM表: 文件链接
屏幕
我们在此列出与本项目兼容的屏幕型号，您按照需求选择型号、触摸类型等规格。
| 器件链接 | 颜色分类 | 型号 | 面板类型 | 触摸类型 | 价格（￥） |
|---|---|---|---|---|---|
| 耀元鸿3.5寸TFT液晶显示屏并口串口电阻屏5点电容屏GT911彩屏LCD | ST7796U-显示屏 | YT350S006 | TFT | 无 | 25.9 |
| 耀元鸿3.5寸TFT液晶屏IPS全视角显示屏5点电容屏触摸LCD彩屏GT911 | 显示屏 | HP35006-D | IPS | 无 | 29.9 |
| 3.5寸显示屏模块TFT电阻电容触摸屏插接40pin串口屏ST7796ILI9488 | ST7796-TFT显示屏（不带触摸） | CL35BC1017-40A | TFT | 无 | 26 |
| 3.5寸SPI串口屏MCU电容触摸屏IPS显示屏模块ST7796/9488插接40pin | ST7796-IPS显示屏（不带触摸） | CL35BC219-40A | IPS | 无 | 28 |
TFT 与 IPS 屏幕的区别
TFT 是液晶屏的基础技术，成本低，但视角和色彩表现一般；IPS 是基于 TFT 改进的技术，视角更广，色彩更好，但成本较高。IPS 更适合对显示质量要求高的场景，TFT 适合经济型设备。
排针、排母
| 器件链接 | 塑胶高度 | 塑胶材料 | P 位 | 数量 |
|---|---|---|---|---|
| 2.54MM间距 双排加塑直母 加高排母 环保镀金 耐高温 加高连接器 | 加高5MM 塑高13.5MM | PA6T耐高温材料 | 2X13P | 1 |
| 器件链接 | 颜色分类 | 数量 |
|---|---|---|
| 卧贴针 2.0MM 2.54MM 卧式贴片排针 单针 双排针 140P 240P 5条 | 2.54MM 1*40P 卧贴排针 5条 | 1 |
提示
如果您不需要焊接排针接口，例如风扇或串口引出，就无需购买。
您也可以选择使用标准的2.54毫米直插排针进行替代。
FPC连接器
| 器件链接 | 颜色分类 | 型号 | 封装 | 数量 |
|---|---|---|---|---|
| FFC/FPC连接器0.5MM 上接 下接 翻盖下接 4/6/8/10/12/14/16—40P | 40P | 上接 | 编带 | 1 |
| FFC/FPC连接器0.5MM 上接 下接 翻盖下接 4/6/8/10/12/14/16—40P | 8P (GT911) | 翻盖下接 | 编带 | 1 |
| FFC/FPC连接器0.5MM 上接 下接 翻盖下接 4/6/8/10/12/14/16—40P | 6P (FT6336) | 翻盖下接 | 编带 | 1 |
电容、电阻、三极管
| 器件链接 | 用量 |
|---|---|
| 贴片 S8050 J3Y 贴片三极管 500MA SOT-23（20只） | 1 |
| 0603贴片电阻 10R 10欧 1/10W 精度±1% （50只） | 1 |
| 0603贴片电阻 1KΩ 1千欧 1/10W 精度±1% （50只） | 1 |
| 0603贴片电阻 2.2KΩ 2.2千欧 1/10W 精度±1% （50只） | 2 |
| 0603贴片电容50V 100NF ±10% X7R CL10B104KB8NNNC 50只 | 3 |
USB 转串口
在某些情况下，通过USB转串口来登录控制台可能 更加便捷。
提示
如果您不需要这项功能，就无需购买。 | 前往下一节
Type-C 母座
提示
我们提供多种Type-C母座供您选择，您应该按照PCB上的封装选择适合的一种。
| 器件链接 | 颜色分类 | 数量 |
|---|---|---|

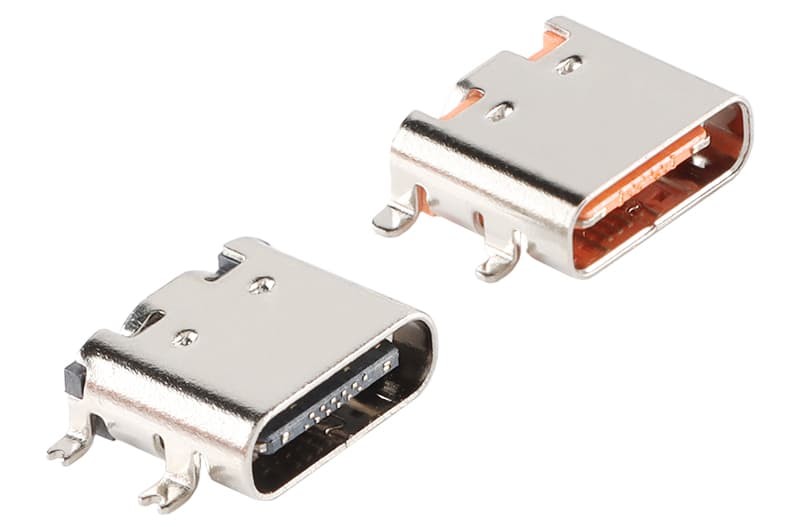

| USB Type-C 16P母座卧贴四脚全贴高清传输接口快充插座USB连接器 | 橙、黑色任选 | 1 |
| 器件链接 | 颜色分类 | 数量 |
|---|---|---|

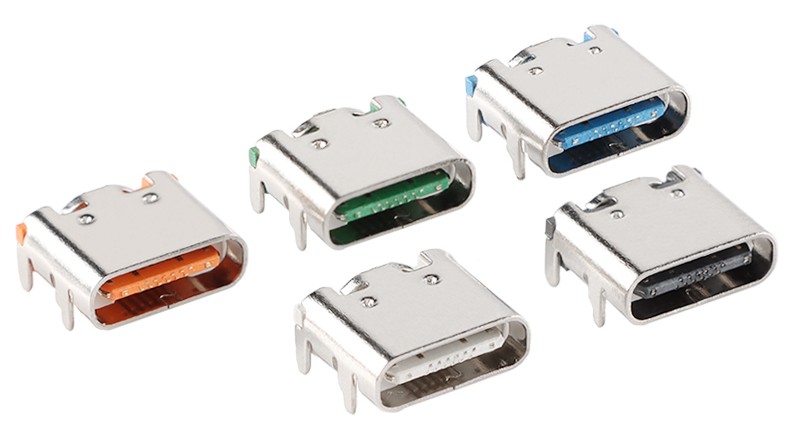

| 彩色 USB Type-C 16P母座 | 白、橙、蓝、绿、黑色任选 | 1 |
| 器件链接 | 颜色分类 | 数量 |
|---|---|---|
| 单色 USB Type-C 16P母座 | 白、橙、蓝、绿、黑色任选 | 1 |
CH340N
| 器件链接 | 封装 | 数量 |
|---|---|---|
| 贴片 CH340N SOP-8 USB转串口IC芯片 内置晶振 | SOP-8 | 1 |
电阻触摸驱动IC
警告
如果您购买的显示屏不含电阻式触摸屏或不具备触摸功能，请不要购买本节中的相关器件。
NS2009 和 TSC2007 的区别
NS2009 和 TSC2007 的功能相似，但 TSC2007 配备了硬件滤波器，因此价格较高。在目前测试的屏幕中，NS2009 已能够满足所有需求。
下面的两个器件，选择其一即可。
| 器件链接 | 封装 | 数量 |
|---|---|---|
| 全新原装 NS2009 贴片MSOP10 4线电阻触摸屏控制器芯片，I2C接口 | MSOP10 | 1 |
| 器件链接 | 封装 | 数量 |
|---|---|---|
| TSC2007IPWR TSSOP16 进口 TSC2007 模数转换芯片 原装热卖 | TSSOP16 | 1 |
ESD（防静电） 器件
警告
裸露的排针及 Type-C 接口容易受到静电的危害，严重的情况可能会导致后级电路损毁。 如果您没有焊接这些器件，则不必担心。
防静电器件不是必须的，但是可以增加您的设备安全性。
| 器件链接 | 封装 | 用量 |
|---|---|---|
| TPD4E05U06DQAR USON-10 4通道ESD保护二极管阵列 | USON-10 | 1 |
| LESD5Z5.0CT1G SOD-523 ESD防 静电二极管保护芯片 20只 | SOD-523 | 8 |
打样PCB板
本项目的PCB工程基于嘉立创EDA设计，目前已经开源到嘉立创开源广场。
https://oshwhub.com/embeddedboys/rpi_dm_yt350s006
选择PCB工程
提示
屏幕的尺寸和排线的位置有些许的差异，因此需要采用不同的工程设计来进行适配。
RPi_DM_YT350S006
兼容的屏幕型号：
RPi_DM_CL35BC219-40A
兼容的屏幕型号：
生成Gerber文件
- 打开您需要的PCB文件，然后选择 [导出] -> [PCB制板文件(Gerber)]
- 在弹出的窗口中选择 [导出Gerber]
- 在弹出的警告窗口中选择 [否，继续导出]
信息
屏幕的固定孔位违反DRC规则，但不影响板子电气性。
